LEGO 8068 A レビュー(機構編A)


LEGO 8068 A レスキューヘリコプター / Rescue Helicopter

 8068のAモデル、レスキューヘリコプターの機構編です。
 ローター回転の仕組みなどをお伝えします。


Aモデル:メインローター回転
LEGO 8068A ギア内蔵部 メイン、テールローターまでどうやって動力が伝わるかを見てみよう。

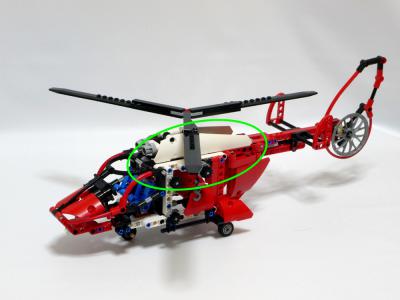

 写真の丸で囲んだ辺りにギアが配置されているので白いカバーを外して中を見やすくしよう。

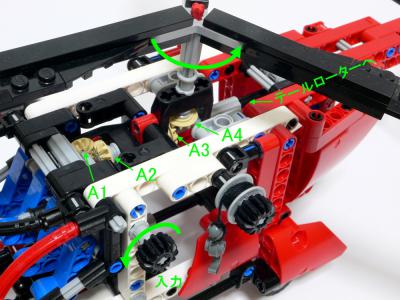

LEGO 8068A メインローターギア カパっと邪魔な部品を外してみたところ。
 ちなみに、写真中に記載されている矢印は入力軸を回した方向と各部が実際に動く方向を合わせてある。
 まず「入力」ツマミを回すとA1ギアが回り、A2ギアに力を伝える。A2ギアからは軸が機体後方へ向かい、A3ギアを貫通して機体後部のテールローターまで伸びて動力を伝えている。
 一方、メインローターへの動力だが軸の途中にあるA3ギアにA4ギアを噛ませることで動力の分岐取り出しを行っている。この様に動力を分岐させてメイン、テールローターを同時に動かしているのだ。


Aモデル:テールローター回転

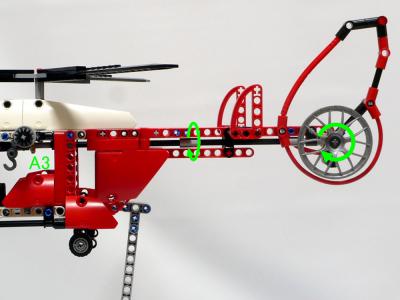

LEGO 8068A テールブーム テールローターへ動力を伝える軸を機体横から見てみる。写真のA3ギアからテールローターの間に黒い軸が見えるのがそれ。

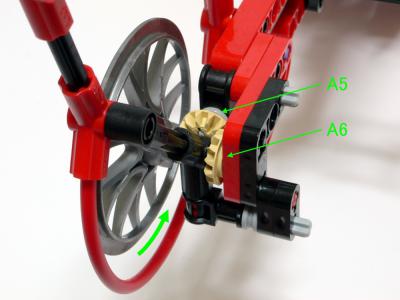

LEGO 8068A テールローターギア テールローター付近のアップ。機体の前方から来た軸はA5ギアが末端。ここでA6ギアで動力の方向を90度曲げてテールローターを回す。


Aモデル:前後輪出し入れ

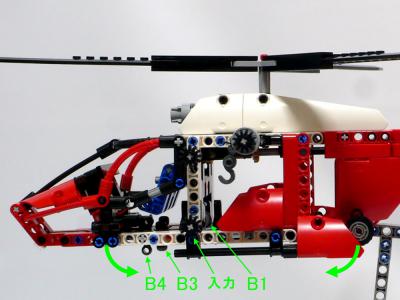

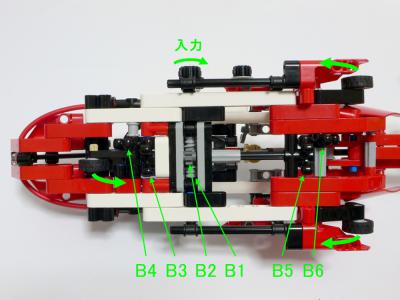

LEGO 8068A 車輪ギア(横)LEGO 8068A 車輪ギア(裏) 車輪を動かすための入力ツマミは機体側面下部にある。
 まず、ツマミを回すとB1ギアが回転する。B1ギアはウォームギアという螺旋状のギアだ。B1ギアは小さなB2ギアに力を伝える。

 ここで、なぜウォームギアを使っているのか?一般的にウォームギアには非可逆性な特徴がある(形状によってそうでないものもある)。どういうことかというとB1ギアでB2ギアを回すことはできるが、その逆のB2ギアからB1ギアを回すことはできない。車輪を出して地面に置いた時に自重で逆転しないようにしている訳だ(多分)。

 さてB2ギアから先だが、B2ギアには軸が貫通していて前後に動力を分配している。軸の両端にはそれぞれノブホイールという十字の先端に球が付いたような部品が付いていて、これを二つ組み合わせて歯車の様に使っている。
 前輪へはB3、B4ギアを経由してを動力が伝わり、後輪へはB5、B6ギアと動力が伝わって行き左右の後輪を動かしている。
 このようにして、3つの車輪を同時に動かしている。


 Aモデルの動く仕組みはこんな感じ。
 詳しく説明しようとしたらなんか、字が多くなってしまった...
 次はBモデルの機構編の予定。
